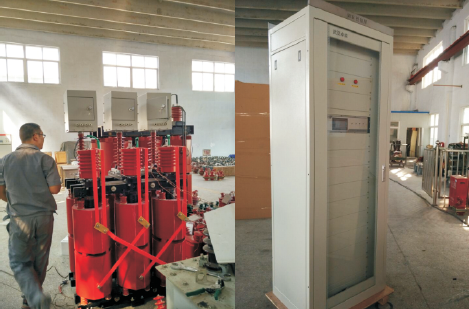

產品概述
磁控電抗器是一種基于磁飽和原理的可調電抗器。可調電抗器的類型很多，包括調匝式、調氣隙式、高阻抗變壓式、相控式等，但由于可靠性、電壓等級、技術復雜程度等問題，不能理想的用于高壓電網。磁控型可調電抗器的研究始于1950年代，經過原蘇聯專家的革新，提出了一種新的電磁設計方案，再次基礎上，經過不斷的研究，其關鍵技術指標，如噪音、損耗、諧波等得以大幅度改善，現在各項技術已經成熟。相比而言，磁控電抗器成本低、性能高、運行可靠、安全免維護，并控制方式靈活、響應時間快，不僅可以平滑調節系統無功功率，實現真正的柔性輸電，還可以抑制工頻過電壓，大大提升系統的穩定性，已經成為高壓動態無功功率補償首選配置。
工作原理
產品特點
1. MCR型磁控電抗器是通過直流偏磁改變鐵芯電抗器鐵芯的磁導率來實現電感可調的，它與固定電容器配合、自動控制器等構成動態無功補償系統，達到無功補償容量無級調節，使無功補償效果達到最佳。
2. 提高電網功率因數，可以使功率因數達到0.9～0.99的要求；并降低網損和無功損耗，節能省電，適用于電力系統龐大網損非常嚴重的用戶。
3. 消除諧波污染，提高電網系統安全系數，提高電網的電壓穩定能力和輸電線傳輸能力。
4. 穩定端點電壓（防止電壓過高或過低），提高變壓器與輸電線以及其他電器設備的壽命。
5. 為用戶擴容，在很多行業場合安裝MCR型磁控電抗器動態無功補償裝置，可以實現1.2～1.5倍的擴容，大幅節約擴容開支。
6 .磁控電抗器采用優質硅鋼片、玻璃絲薄膜導線、優質絕緣材料以及先進真空環氧樹脂澆注工藝,確保各項電氣性能指標。
7.電抗器應用計算機軟件優化設計技術性能參數，各項性能指標符合國家、行業標準的規定及用戶的需求。
8.采用優質絕緣薄膜、環氧樹脂為主絕緣，線圈絕緣性能優良；線圈設有散熱通道或風機散熱，使電抗器鐵芯和線圈溫升低，確保產品運行安全可靠。
9．磁控電抗器具有結構緊湊、損耗小、溫升低、噪聲低、體積小、重量輕，阻燃性、防潮濕、安裝和維護簡單等特點。并符合無油化（無污染）要求的變電站、配電場地使用，是節能環保的理想產品。
應用場合
電氣化鐵路、冶金、電力系統、煤炭、風電、水泥、石油等行業。
主要參數
電壓等級（kV 6 10 27 35
額定功率： 100-1800kvar
控制方式：電壓控制、無功功率控制
調節方式：三相平衡、單相調節
冷卻方式：干式自冷
響應速度：≤45ms
裝置損耗：1.5~3.5%（容量小為大值，容量大為小值）
噪聲水平：≤70dB
使用年限：≥20年
產品型號及其說明
注：ZND:武漢卓能電氣有限公司
MCR:磁控電抗器
A:額定電壓
B:補償容量
